产品型号： | |
| 产品品牌： | 精卫 | |
| 产品价格： | 2500元/套 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2021-07-04 | |
 |
||
详细说明

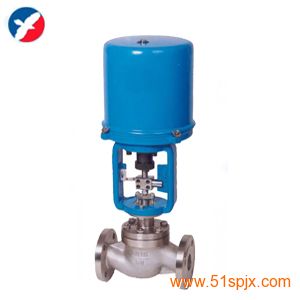

ZDLP电动调节阀简介
电动调节阀由直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。电动调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
ZDLP电动调节阀主要零件材料
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
阀芯 304 304 316 316L
导向套 WCB CF8 CF8M CF3M
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
弹簧 65Mn 304 316 316L
螺母 304 304 316 316L
ZDLP电动调节阀主要技术参数
公称通径mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数kv 直线型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程(mm) 10 16 25 40 60 100
流量特性 直线 直线，等百分比，快开
工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式 直通单座铸造球型阀
上阀盖型式 普通式（常温），热片式（中温），长颈式（低温）
配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50
ZDLP电动调节阀配执行机构参数
1、电动执行机构主要性能参数
型号 额定输出力N 速度mm/s 技术参数
PSL 381L PSL 381L PSL 381L PSL 361L
201 361LSA-08
361LXA-08 1000 800
800 0.25 4.2
4.2 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄
202 361LSA-20
361LXA-20 2000 2000
2000 0.50 2.1
2.1
204 361LSB-30
361LXB-30 4500 3000
3000 0.50 3.5
3.5
208 361LSB-50
361LXB-50 8000 5000
5000 1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0
