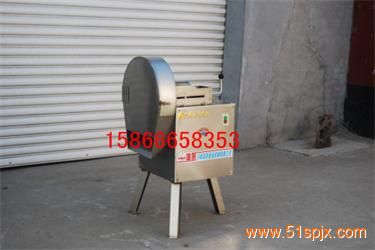

产品型号： | CHD40切菜机 |
| 产品品牌： | 御厨 | |
| 产品价格： | 5750元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2020-10-20 | |
 |
||
详细说明
我厂生产的CHD40型多功能切菜机喂料形式有两种。推杆式适用于各种根茎类蔬菜切片或切丝，经过改制的机器还可以将胡萝卜等蔬菜，加工成标准长度的丝；料斗式适用于加工大蒜片、姜片、洋葱丝。是蔬菜加工行业制作保鲜蔬菜和脱水蔬菜较理想的加工设备。
1.2特点
该机采用旋转的刀盘切削，将各种蔬菜加工成片状或丝状，具有切面质量好：制品厚薄及大小均匀、切面组织新鲜、不破坏纤维组织。同时该机切菜效率高、操作方便、能耗低、卫生、安全、高效、是蔬菜加工行业的理想设备。
2结构特征与工作原理
2.1主要结构（有两种结构形式）
2.1.1料斗式主要有机架、旋转刀盘、传动部分、料斗等组成，适于体积较小的蔬菜切片（如大蒜片、姜片、毛芋头片等）。（参见图1结构简图）
2.1.2推杆式主要有机架、旋转刀盘、传动部分、输菜部分等组成适于体积大的蔬菜切片或切丝（如土豆、莲藕、萝卜、黄瓜等）。（参见图2结构简图）
2.1.3本机与蔬菜接触部位均采用铝合金及不锈钢材料制作，保证长期工作不锈、不蚀、无毒、无害，符合食品加工机械卫
2.2.2如图2，工作时将蔬菜放入送料盒，手推推杆将菜送入，高速旋转的切刀将蔬菜切成片状或丝状。
3技术参数
a.生产能力：400kg/h
b.切刀转速：600r/min
c.电机功率：Y802-4 0.75kw
d.额定电压：380V 3～
e.额定频率：50Hz
f.防水等级：IPXI
g.普通V带：A710-2 A737-2或A838-2（切大蒜片时使用该型号）
4尺寸、重量
4.1外形尺寸：590×660×1115mm
4.2机器重量：75kg
5安装、调试
5.1使用前将机器放置在干燥、通风的水平地面上，确保机器工作平稳、可靠。
5.2使用前对各部位进行检查，紧固件是否在运输途中松动，开关及电源线是否因运输而破损，料斗或料盒内是否有异物。
5.3检查电源电压是否与本机使用电压相符合。将电源软线伸长，把带有接地符号的黄绿线芯可靠接地，把其余三条线芯（配置单相电动机时为两条）分别接到开启式负荷开关（闸刀开关）断开时的引出端子上。
5.4工作前打开前门，用手拨动转盘观察是否有磕碰刀具的现象，如果有则将转盘上的紧定螺栓松开，稍微向外移动转盘，然后紧固紧定螺栓。图1结构应接好水管，以备工作时使用，冲水的大小根据实际情况调节。
5.5闭合开启式负荷开关，启动开启按钮，视切刀运转方向是否正确，从入料口观察逆时针转动为正确，否则调整电源线，待切刀运转方向正确后空载试运转，各部位无异常方可试机。
6使用、操作
6.1正常工作前先试切，观察所切蔬菜规格与要求是否一致，否则应调节（或更换）片刀及更换相应的丝刀垫片，调整无误后进行正常工作。
6.2刀具的调整
6.2.1图1结构是山片刀直接在刀盘上，蔬菜的切片厚度山片刀的厚度或使用垫子的厚度来决定，通常情况下不需要调整。
6.2.2图2结构山片刀和丝刀组成，片刀用螺钉固定在转盘上，能进行调节。丝刀是组合件，由刀盒、丝刀、垫片组成，此组合件用螺钉固定在转盘上，能进行调节。正确地调整刀具应注意下列事项：
a.片刀固定于转盘上，可用螺钉来调节片刀与转盘侧面的间隙。调节方法：松开紧固螺钉，调整调节螺钉使片刀与转盘的间隙适当后，拧紧紧固螺钉。
b.丝刀盒安装在转盘上，也可进行调节，调节的方法：松开紧固螺钉，调整调节螺钉，使丝刀的刀尖高出片刀刀刃0.5—1mm，然后紧固。
c.在调节片刀时，当调整的尺寸过大，可能有刀组碰到送料槽的现象。此时应调整转盘，使刀组与送料槽的距离保持在1—1.5mm范围之内。调整方法：松开紧定螺钉拧入两个M12螺栓（转盘上有2-M12孔），顶到壳体底盘上，拧入螺栓使转盘外移至适当位置；当转盘靠外时可松开两M12螺栓，用锤头轻击转盘使间隙合理为止，然后拧紧紧定螺钉，把两M12螺栓卸下。
d.菜丝的宽度由刀组之间的垫片决定，是通过更换丝刀垫片来实现菜丝尺寸的变化；菜丝的厚度由片刀与转盘的间隙来决定，通过调整片刀来实现尺寸变化。
。
